pg电子官网 HD德版颚式破碎机

pg电子官网 HD德版颚式破碎机

进料粒度:425-950mm

生产能力:50-750t/h

适用物料:河卵石、煤、建筑垃圾等。

60s急速应答 30min答复 24h免费定制方案

立即咨询报您优价,供您参考对比

德版颚式破碎机介绍

在矿山和建筑破碎行业,处于生产线前端的颚式破碎机,其性能直接影响全套生产线的质量与运行情况,这使人们碎颚破的产能和稳定性要求越来越高。根据市场需求,pg电子娱乐平台以自身40多年的破碎行业工程案例经验,与德国破碎机专家联合开发的HD系列高性能颚式破碎机,为矿山和碎石生产线提产提质带来新的突破。

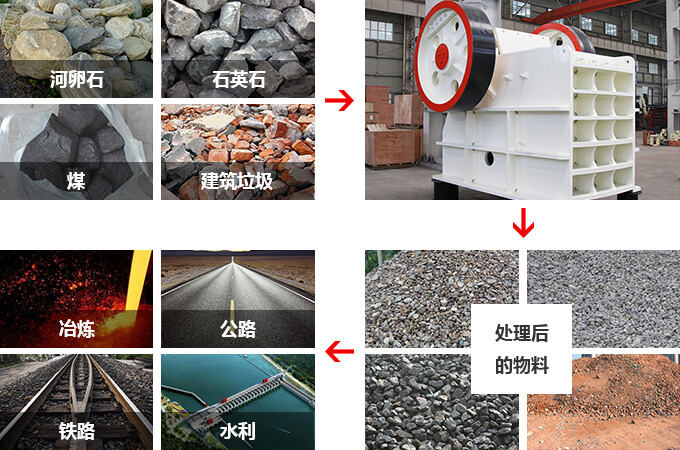

pg电子官网 HD德版颚式破碎机的应用范围

pg电子官网 HD德版颚式破碎机的特点在于将破碎腔型、运动参数的优化设计很好的配合,不仅使机器产能和产品质量大大提升,而且扩大了产品应用范围 。pg电子官网 HD德版颚式破碎机可广泛应用于金属和非金属矿、建筑、砂石、水泥、冶金等各个行业,在处理坚硬物料方面,有显著破碎效果。

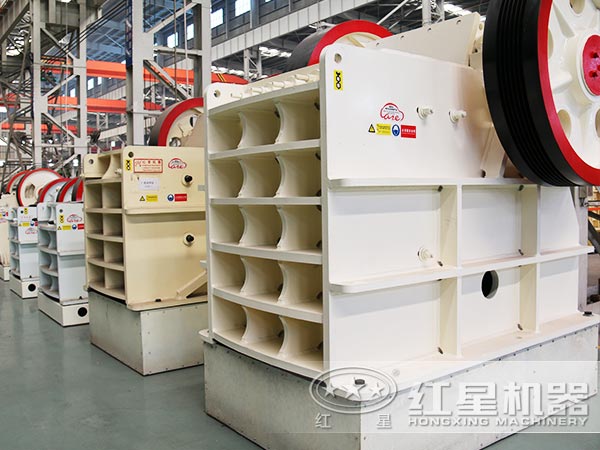

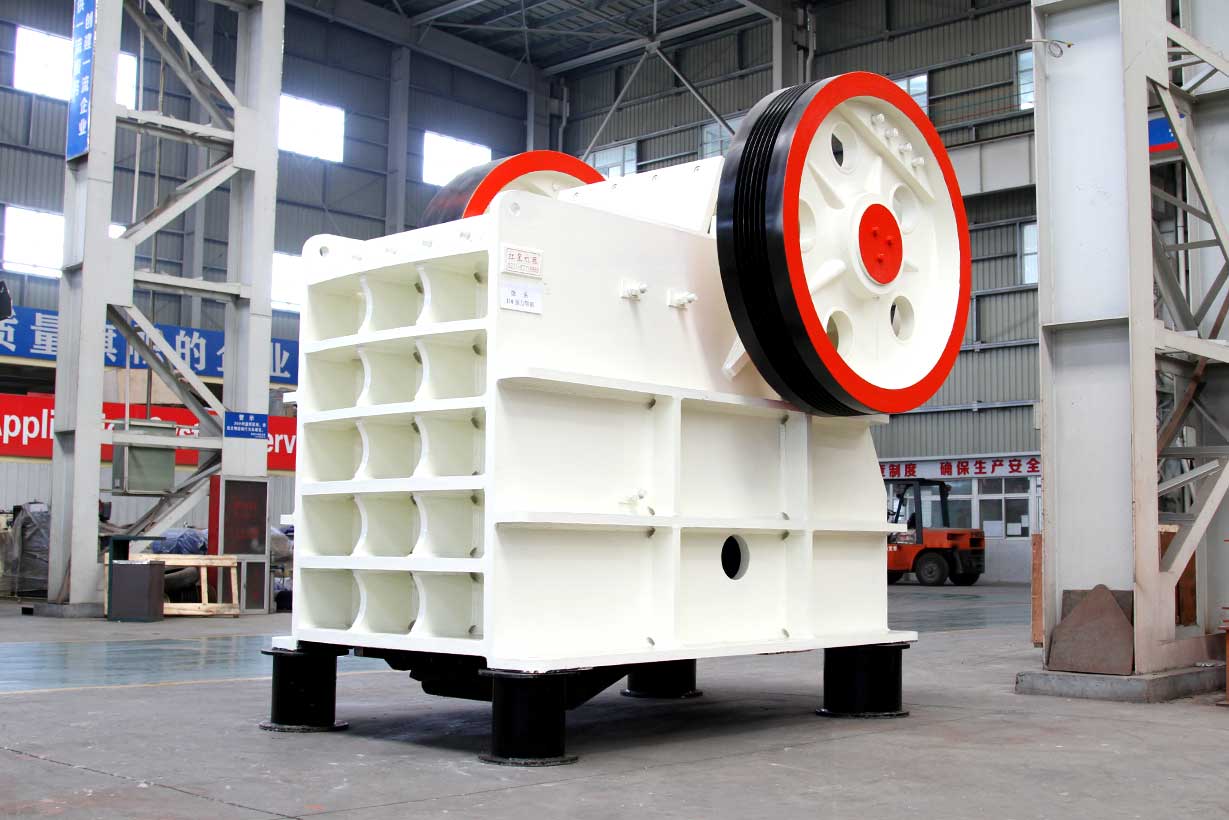

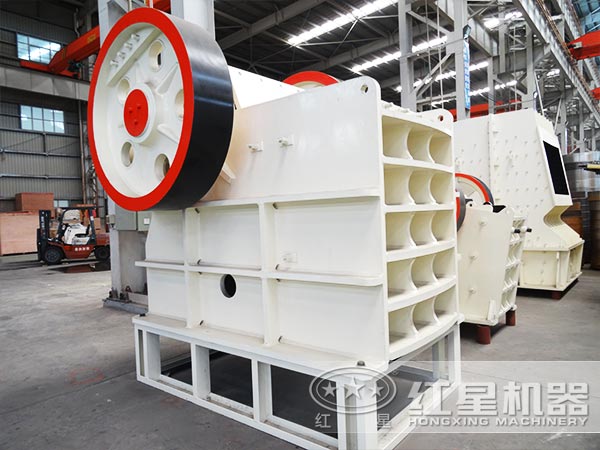

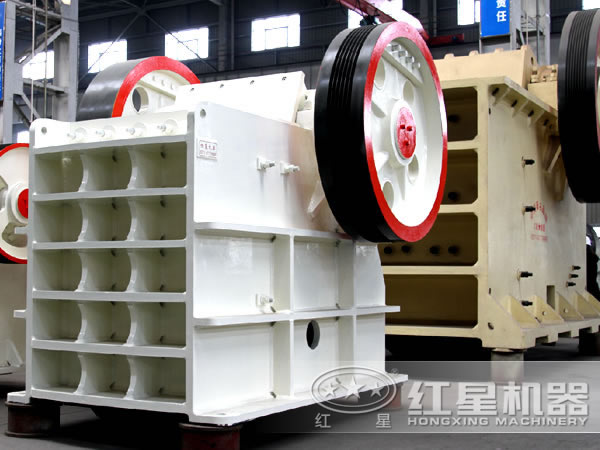

pg电子官网 HD德版颚式破碎机图片

pg电子官网 HD德版颚式破碎机

pg电子官网 HD德版颚式破碎机

pg电子官网 HD德版颚式破碎机

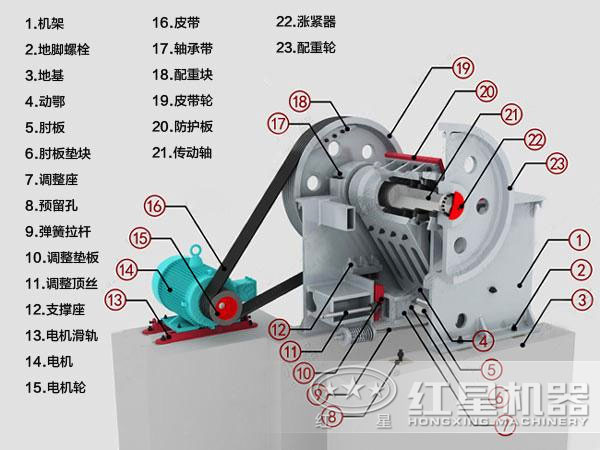

pg电子官网 HD德版颚式破碎机主要部件

偏心轴:偏心轴经锻打热处理,强度更高,通过能力更大;两端配备超大轴承,承载能力强,坚固耐用。

飞轮:经过多次计算设计,有效平衡偏心运转产生的不平衡力;与配重很好的配合,降低振动等级,运转更加平稳可靠。

机架:E型机架,合理分配加强筋,加强机器强度和稳定性,运转振动小、噪音低;边护板螺栓固定系统,方便快捷。

颚板:曲线形优化,提高产能,降低磨损;锰钢合金,增加厚度,坚固耐用,上下对称,可对调二次使用。

轴承座:优化结构,运转更稳定,减少因变形对轴承的伤害;特殊放置方式,有效消除破碎分力。

调整装置:调整装置配备了液压缸或螺杆,排料口调节方便快捷。

润滑系统:集中润滑系统,采用通用润滑连接头,快捷;迷宫密封,能有效阻止灰尘。

破碎腔型:优化设计,精确偏心距计算,合理动颚运动轨迹设计,产量提高30%-50%。

pg电子官网 HD德版颚式破碎机

德版颚式破碎机性能特点

1、生产效率更高,机器产能更大

合理的破碎腔型设计,良好的运动参数,确定了合适的啮合角和行程特性值,提供了更大的破碎冲程、更高的生产率和更大的承载能力,使HD德版鄂破与同规格的其他产品相比产量可提高30%-50%。对颚板齿形进行了力学结构优化,采用分段曲线形颚板和锰钢合金材质,增加了颚板厚度,大大提高了破碎力,有效提高了破碎效率。

2、机器振动更低,运行更加平稳

通过对整体结构及配重部分的优化,精确计算分析确定飞轮、槽轮的结构和配重块的重量,有效的降低了设备的振动等级,使设备运转更加平稳可靠。飞轮采用合理的结构布局,更好地平衡了偏心运转产生的不平衡力,避免因不平衡振动带来的机器损伤,同时节省了安装空间。两个超大轴承支撑整个动颚部进行运转,设备承载能力更大,运行更加平稳。

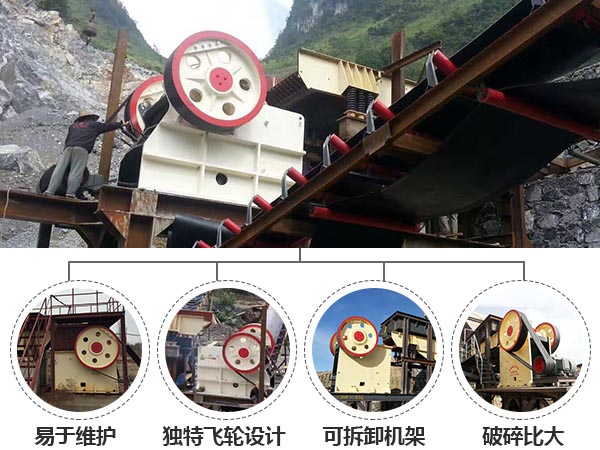

pg电子官网 HD德版颚式破碎机的生产优势

3、精良设计,创造可靠品质

全新的机架设计理念,保证机架刚度的同时,减小了整机安装空间。由高品质铸钢动颚、锻造偏心轴和大型辊子轴承构成的动颚总成,使得HD系列颚式破碎机具有超凡的可靠性。低悬挂点设计,改善了轴承座的受力状况,提高了轴承的使用寿命。优化的运动参数结合两个大型飞轮和合适转速,为HD系列颚式破碎机提供了强劲动力和更好的破碎性能,可以产出更细的破碎产品。上下对称曲线齿板设计,优化的齿板牙形和厚度,有效的延长了齿板的使用寿命。

4、人性化设计,便于操作维护

技术高的边护板螺栓固定系统及人性化的吊装孔设计使HD德版鄂破在更换边护板和肘板时更加方便快捷。在润滑过程中迷宫密封结构的交叉间隙由内向外自动填充润滑脂,能有效地防止灰尘或其它细小颗粒进入轴承室污染润滑脂,从而延长润滑脂和设备的使用寿命。通过螺杆或液压缸控制调整座前后移动,能够方便、快捷地实现对排矿口的调节,及大地方便了现场的操作管理。集中润滑系统无需停机即可对设备进行润滑,降低了工人劳动量,缩短了维护时间。

5、应用广泛,适用性强

与同等规格的颚式破碎机相比,HD德版鄂破结构简单合理,占用空间小,适应性更强,可广泛应用于金属与非金属、水泥、建筑、砂石、冶金等行业,应用于建筑碎石、机制砂生产流程,特别是破碎玄武岩等坚硬物料时,相比传统颚式破碎机,HD德版鄂破因其一流材质和制作工艺,生产效率更高,运营成本更低。

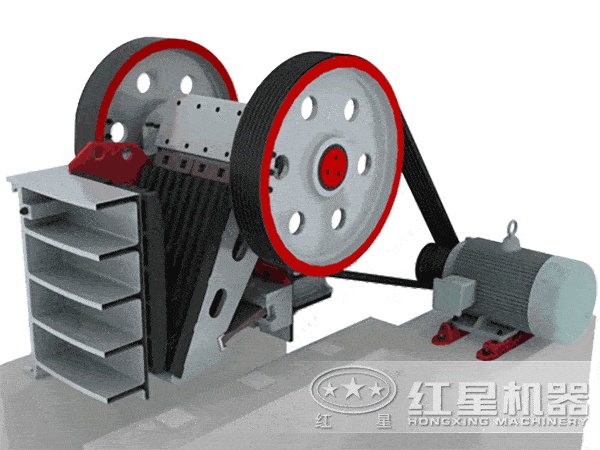

德版颚式破碎机工作原理

pg电子官网 HD德版颚式破碎机原理图

pg电子官网 HD德版颚式破碎机在工作时,首先由电动机带动皮带轮,皮带轮的运转带动偏心套的运转,当动颚上升时,肘板与动颚之间的夹角会变大,进而推动动颚板向固定颚板接近,将处于其间的物料压碎或劈碎。反之,当动颚下行时,肘板与动颚夹角变小,动颚板离开固定颚板,排出物料。

德版颚式破碎机厂家报价

pg电子娱乐平台是一家大型的破碎机厂家,生产的pg电子官网 HD德版颚式破碎机型号齐全、质量可靠、报价经济实惠,厂家直销的经营模式可以节省客户不少的投资成本。有意向的客户,可以点击pg电子官网点击咨询价格,了解更多优惠报价信息。

pg电子官网一对一讲解,欢迎咨询

pg电子官网一对一讲解,欢迎咨询

型号 进料口尺寸(mm) 最大进料粒度 (mm) 出料口调整范围(mm) 处理能力(t/h) 电机功率(kw) 外形尺寸
长×宽×高 (mm)
HD72(57) 460×720 425 45-100 50-120 6P   55 2100×1556×1640
HD86(69) 580×860 500 50-150 60-280 8P   75 2200×1754×1810
HD98(751) 680×980 630 75-175 110-410 8P   110 2660×1960×2175
HD110(912) 850×1100 750 100-200 170-550 6P   132 2960×2381×2556
HD125 950×1250 900 125-225 280-750 8P   160 3500×2614×2925

注:产量根据不同物料,进料粒度等因素其结果将有所不同
